Banco Opportunity


Rua México, 74

Prédio de 16 andares que contava com uma estrutura antiga, possuindo um prisma de ventilação onde a pateantelo efetuou a parte de fundação e estrutura metálica trabalhada com proteção catódica e plataformas de steeldeck para ser a parte operacional do prédio que estava sendo executado um trabalho de retrofit.

Cada andar então passou a ter um patamar técnico para alocar estruturas de equipamentos de arcondicionado. Portanto houve a necessidade de reforços estruturais onde a empresa empregou técnicas de chapas de aço no sistema bound (facilitando a passagem de dutos e tubulações pelas vigas), vigas de concreto sendo um reforço generalizado, além do tratamento das patologias existentes no local.

Um total de 56 toneladas de aço trabalhados. 16 pilares com 1 tonelada cada para serem operados em um ambiente desafiador, pois os pilares existentes eram esbeltos (HP250x85) e portanto limitava a subida de material a uma distancia de 12 metros por via de talha elétrica de 7 toneladas.

2013-06-25-104451
2013-06-05-145155
2013-05-10-150538

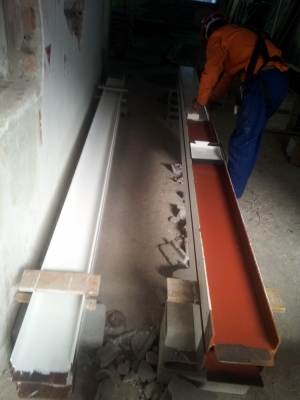

2013-06-05-145139
2013-05-16-110128
2013-05-13-140744
2013-05-06-144236
2013-05-10-150521
2013-05-10-150324
2013-04-22-143419

Rua Teófilo Ottoni

No ultimo andar (23°) havia uma mão francesa que compunha a sustentação e equilibrio de um reservatório com cerca de 100 toneladas.

A meta era transformar esse andar em um ambiente operacional para que o banco pudesse ter o pleno uso deste pavimento. Foram efetuados diversos serviços de estrutura metálica, foram elevadas de 3 em 3 metros, sendo 4 vigas de 9 metros de 530x106mm onde foram monolitizadas em um primeiro momento, para que uma vez essa estrutura estabelecida pudesse haver a demolição da mão francesa de concreto presente no local.

Toda estrutura foi tratada com proteção catódica (para proteger contra corrosão) e pintura intumescente (para proteção contra incêndio, onde no caso foi aplicada para resistência de 60 minutos).

WhatsApp-Image-2019-11-13-at-115934
WhatsApp-Image-2019-11-13-at-1159341
2014-11-19-113324
WhatsApp-Image-2019-11-13-at-1159335
WhatsApp-Image-2019-11-13-at-1159334
2014-11-19-113156
2014-11-12-155448
2014-10-10-141318
2014-11-12-134318
2014-10-06-141454
